BMW 3시리즈, 5시리즈 앞좌석 ISOFIX 설치 안내입니다.
아이소픽스 설치
승용 1열(앞좌석) 은 거의 대부분의 차종에 ISOFIX 가 미적용 되어 있습니다.
차체 구조및 시트형상에 따라 브라켓의 설치 유무 및 브라켓의 타입이 각각 다르게 적용됩니다.
아이소픽스 란 무엇인가?
ISOFIX 는
- ISOFIX 의 정의
ISOFIX는 자동차에 이동용 카시트를 안전하게 고정하기 위한 국제 표준입니다. 이 시스템은 아동용 카시트를 자동차의 차체와 직접 연결하므로 카시트의 설치 오류를 최소화하고 충돌시 카시트의 안정성을 높입니다. - ISOFIX 의 개발 역사
1990년대 중반에 독일의 자동차 제조사인 폭스바겐과 스웨덴의 카시트 제조사인 Britex 의 공동개발로 시작되어 아동용 카시트의 안전성을 높이기 위한 다양한 방법을 모색하던중, 자동차의 차체와 직접 연결할수 있는 새로운 시스템을 개발
- 미국 – LATCH(Lower Anchors and Tethers for Children) 의 약자 로 2002년 9월부터 미국의 모든 신차에 의무적용 되었습니다.
- 유럽 – ISOFIX 로 명칭되어 사용되며 유럽자동차 제조업체협회(ACEA) 는 1997년 이 시스템을 표준으로 채택 2006년부터 모든 신차에 ISOFIX적용 의무화
- 아시아 – 일반적으로 ISOFIX라 명칭되어 사용 일본에서는 일부 (Child Fixed with Seatbelt) 라고 부르기도 합니다.
ISOFIX 는 아동용 카시트를 기존 안전벨트로 좌석에 고정하는 방법의 대안으로 아동용 카시트의 상단에 하나의 부착물(탑 테더) 로 고정되고 아동용 카시트의 하단 2개의 부착물로 고정됩니다.
카시트 하단 2개의 앵커 사이 중심 간 거리는 280mm(11인치) 이고 최대 33KG 의 최대결합중량을 확보하도록 설계되었습니다.
ISOFIX 는 국제표준화기구(ISO) 표준 ISO13216 으로 그룹1 어린이용 안전 시트의 고정 시스템으로 지정
자동차에 제조할 표준 부착 지점을 정의하여 규정에 준수하는 어린이용 카시트의 빠르고 안전하게 고정할수 있습니다.
팜넷 아이소픽스 브라켓
국내에서 설계및 제조된 팜넷 아이소픽스 브라켓은 차량에 맞춰 꾸준히 업데이트 되어 2017년부터 국내에 판매되고 있습니다.
최근 비슷한 중국산 카피제품이 시중에 많이 판매가 되고 있으니 주의하세요
BMW 1열 설치방법 안내
우선 1시리즈, 2시리즈, 3시리즈, 4시리즈, 5시리즈, 7시리즈, X1, X3, X5등 승용 전차종 설치방법은 거의 동일합니다.

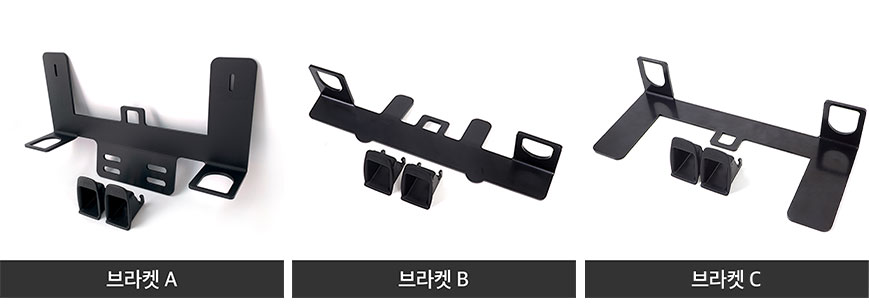

팜넷 ISOFIX 는 차체 구조및 시트의 형상에 따라
- 브라켓A
- 브라켓B
- 브라켓C
- 브라켓SM
으로 분류되며 시트 구조상 승용 전차종 1열(앞좌석) 은 브라켓B 타입으로 간단히 설치 가능합니다

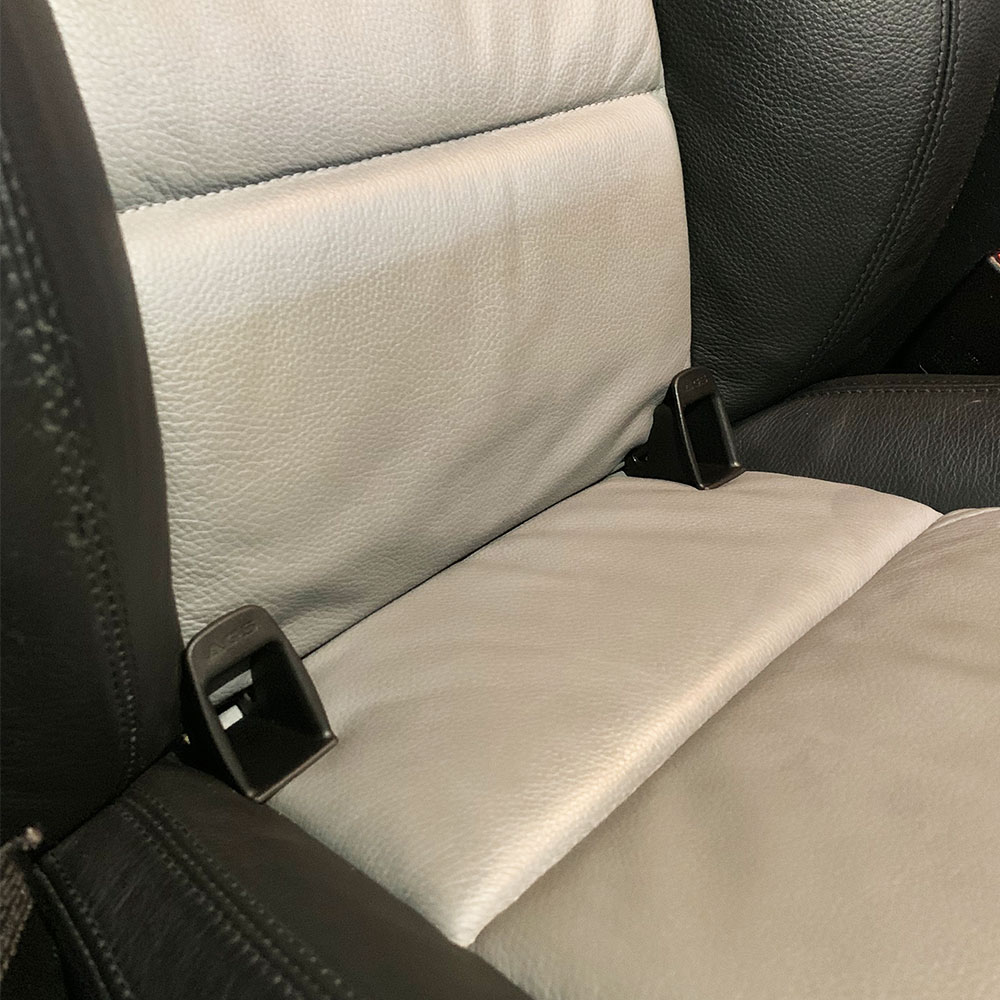

BMW F10 528i 앞좌석 ISOFIX브라켓 설치

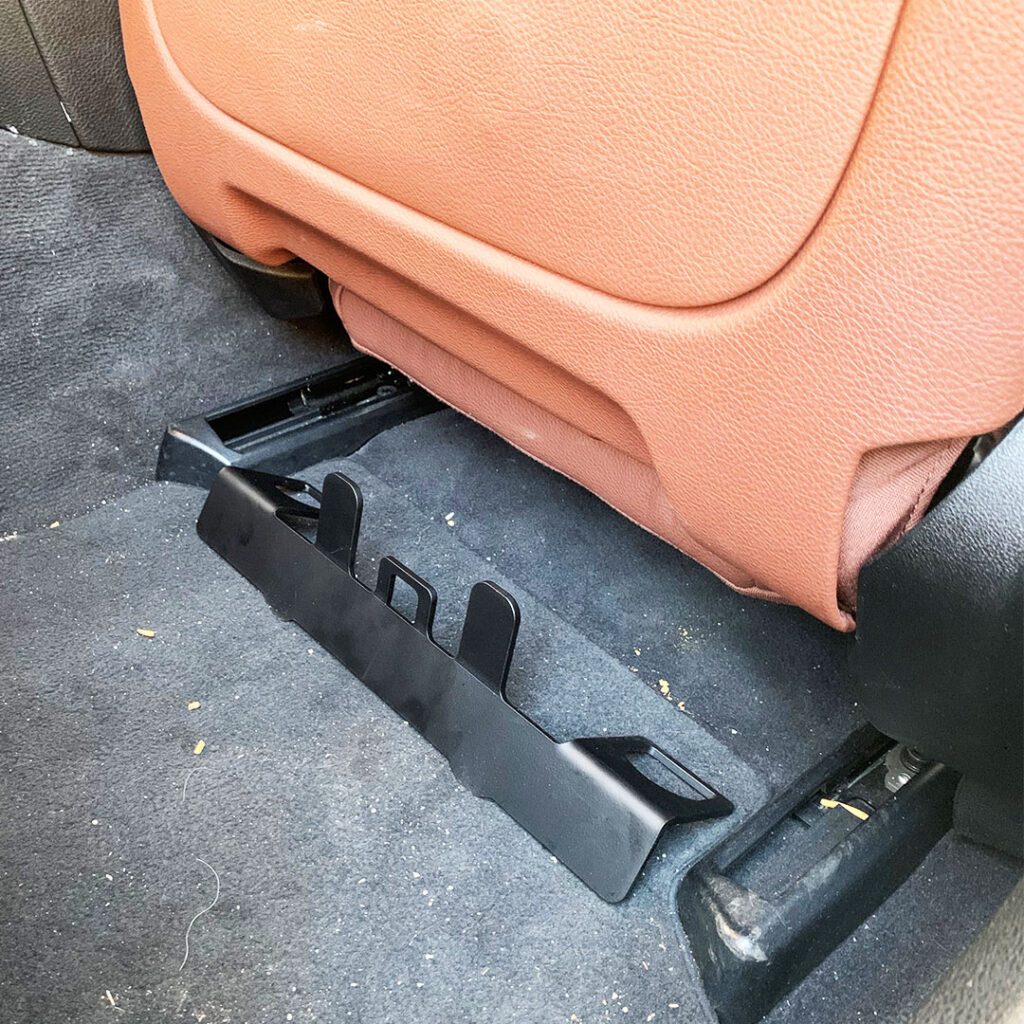

시트의 폭 과 브라켓의 타입 및 규격을 확인해주세요
ISOFIX 의 규격은 앵커의 중심간거리는 280mm 로 브라켓은 여유롭게 310mm 로 제작되어 있습니다.

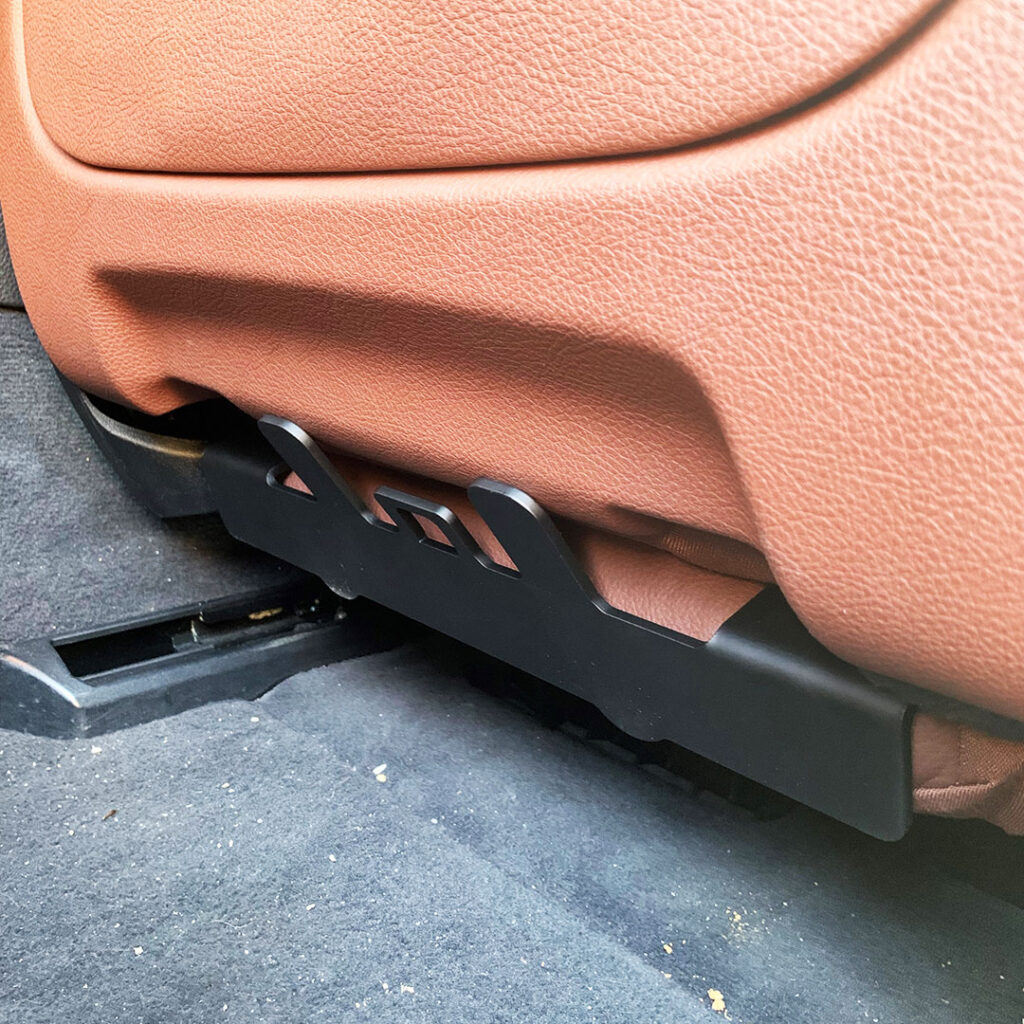

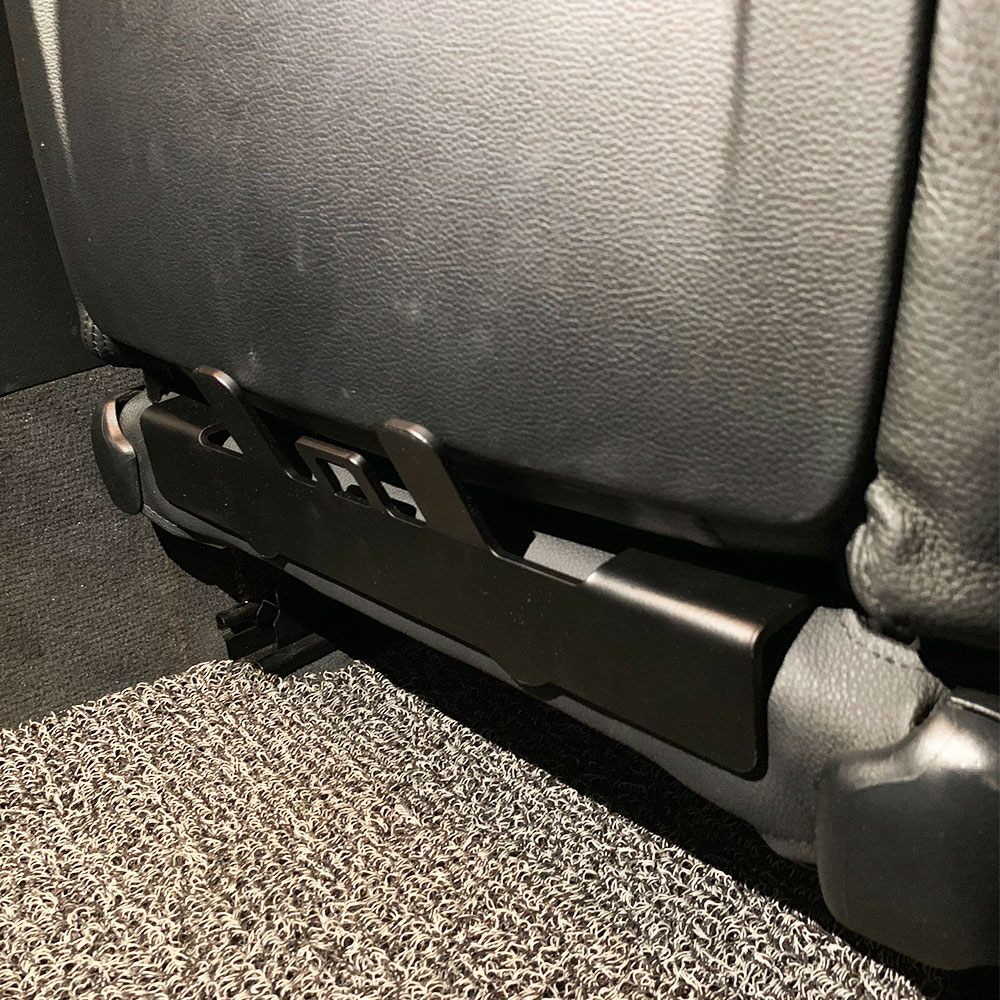

브라켓은 시트의 후면에서 삽입되는 형태로 설치됩니다.
국산차와 다르게 BMW 의 대부분은 시트 후면 커버가 없는 경우가 많습니다.

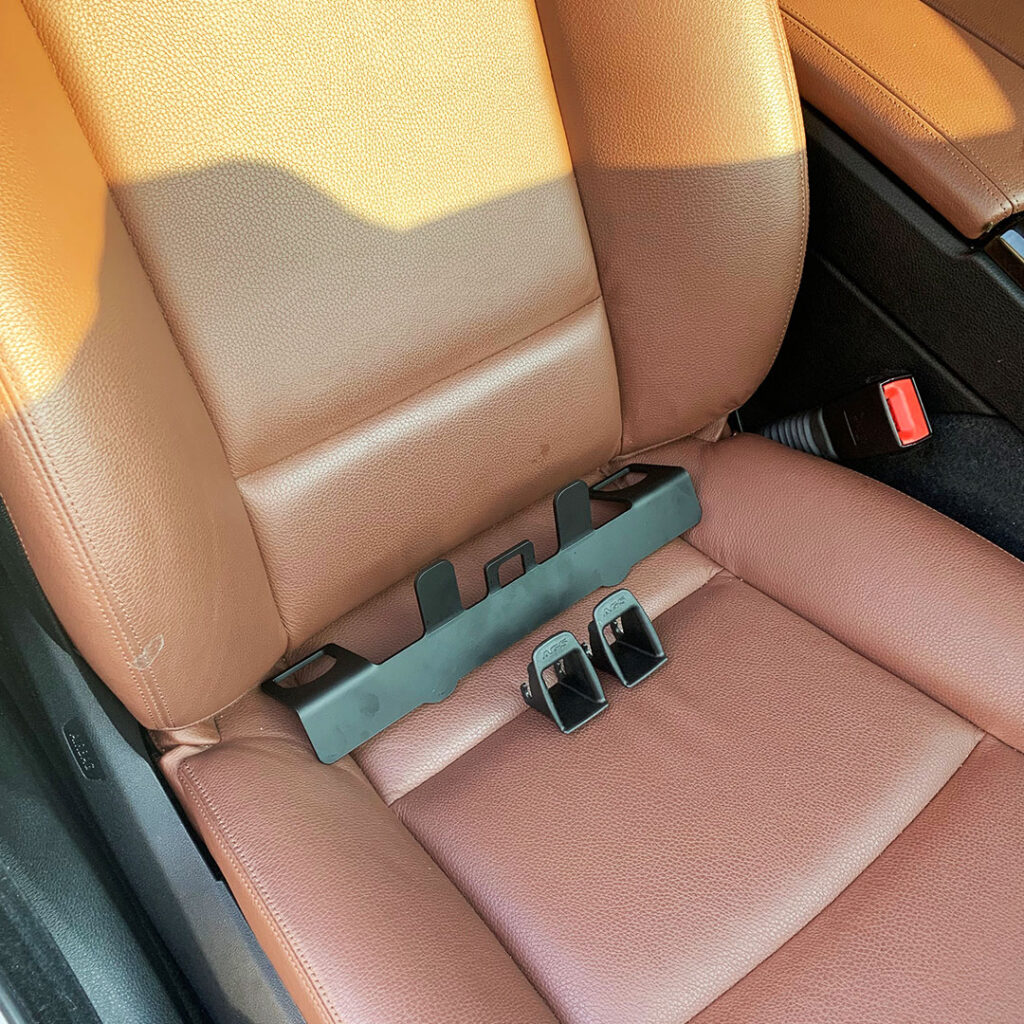

엉덩이판과 등판 사이 틈으로 브라켓을 밀어 넣습니다.
브라켓의 가운데 홈은 테더벨트 고정용 고리로
홈이 위를 향하게 설치하면 됩니다.

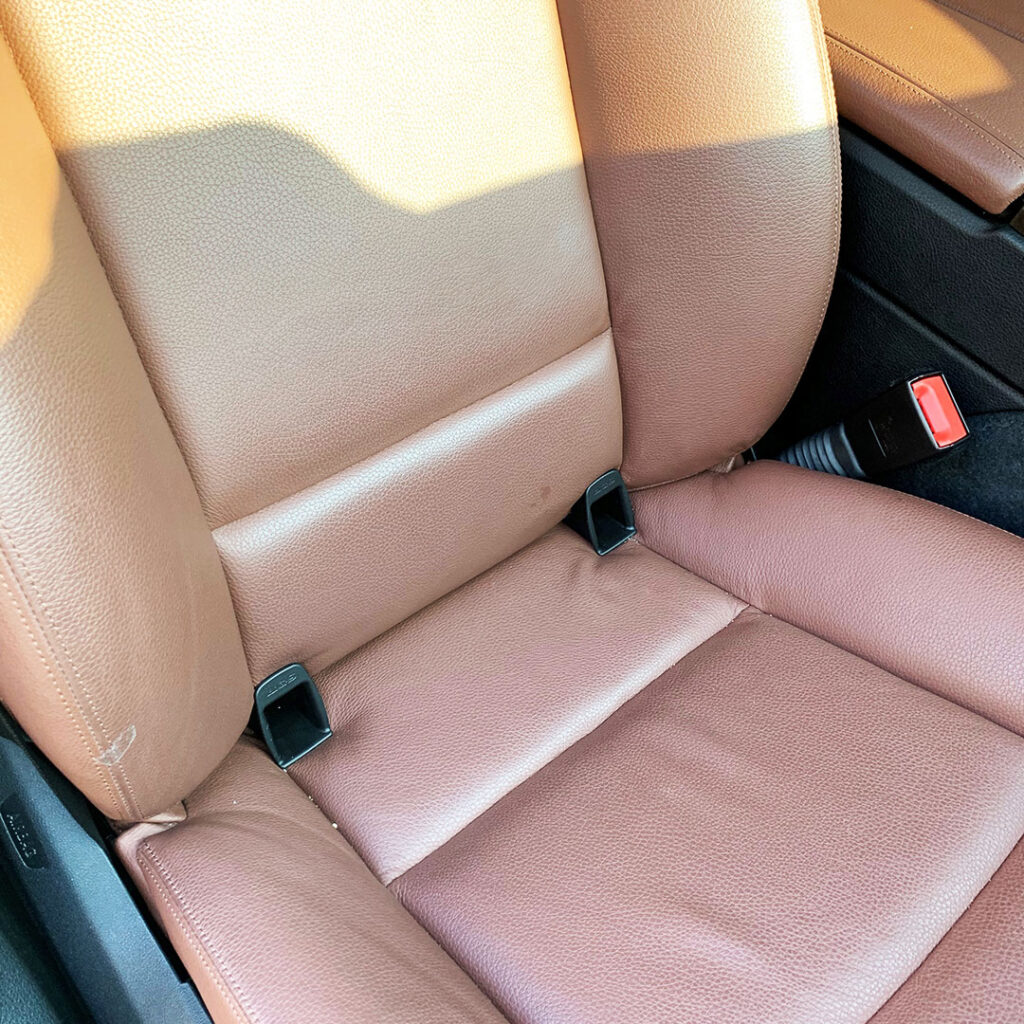

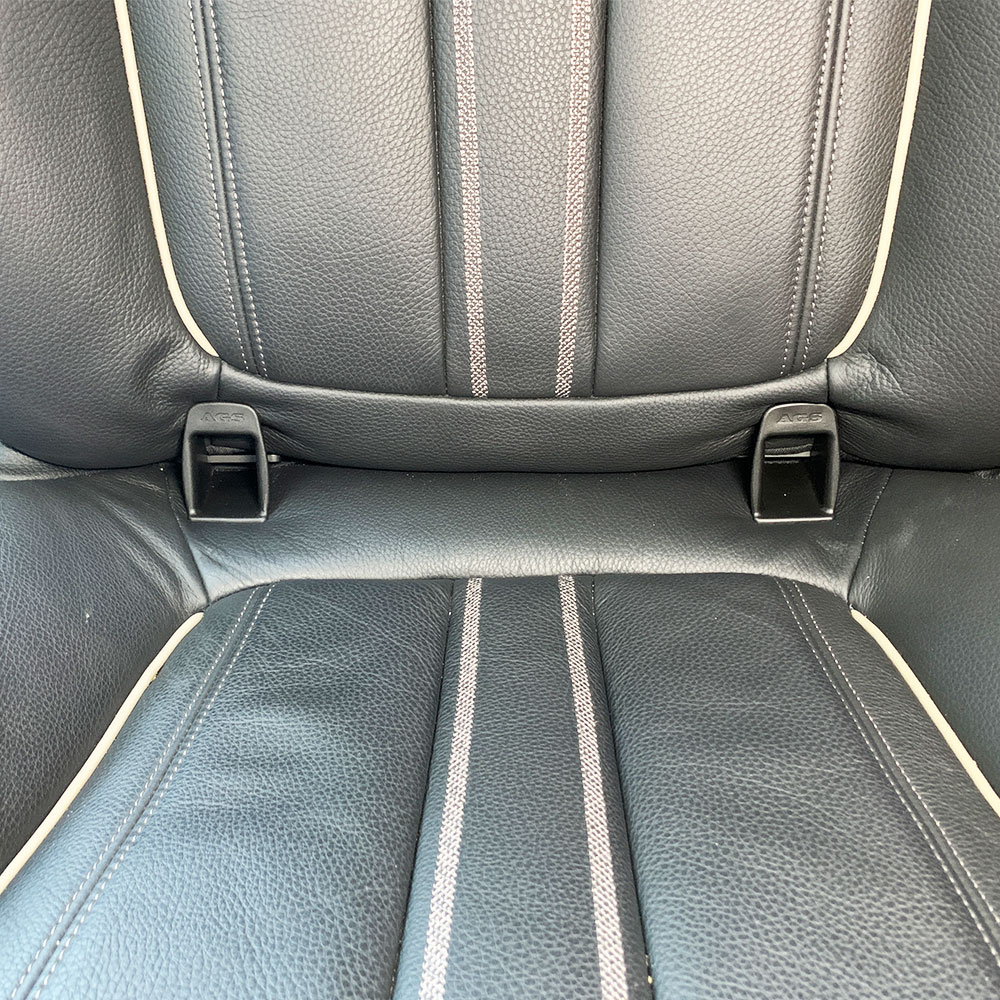

시트 앞면에서 가이드 를 채결해주면 설치끝
차량 시트의 등판 각도를 앞쪽 또는 뒷쪽으로 기울여 가이드를 채결하시면 더 쉽게 가이드를 채결할수 있습니다.
가이드 채결이 적당히 빡빡하게 고정되어야 브라켓이 단단히 고정될수 있어요

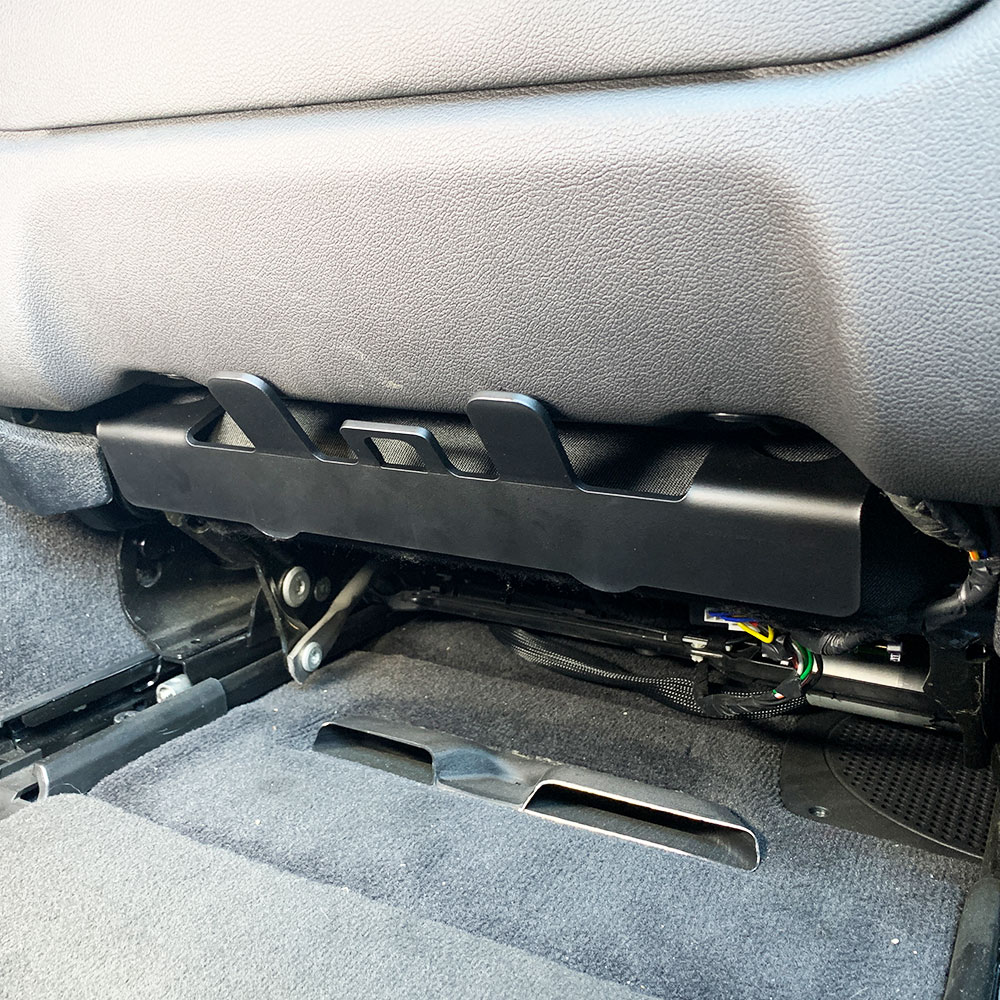

BMW G30 520D 앞좌석 ISOFIX브라켓 설치
BMW E90 320D 앞좌석 ISOFIX브라켓 설치
앞좌석 아이소픽스 설치시 주의사항
아이는 성인보다 충격에 취약합니다. 차량의 시트및 에어백은 성인을 기준으로 하기에 사고시 에어백의 전개로 아이는 크게 다칠수 있는 우려가 있습니다.
최신 차량일수록 차량의 시트에 무게감지 센서가 있어 에어백의 작동 유,무 및 에어백의 전개 강도 조절이 되지만 구형차량일경우 주의가 필요합니다.
앞좌석(1열) 아이소픽스 설치하여 카시트 설치시 앞좌석의 공간을 충분히 확보하여 사용하심을 권장하며 차종별 에어백의 on,off 기능 여부를 확인후 아이의 성장에 맞춰 에어백 설정을 해주시기 바랍니다.
아이소픽스 카시트 설치
의외로 카시트 설치관련 문의가 많습니다.
“ISOFIX는 있는데 어떻게 설치 해야하나요?”
- 앵커형(또는 랙타입)
- 벨트형(래치벨트,테더벨트)
기본 원리는 모두 동일합니다.

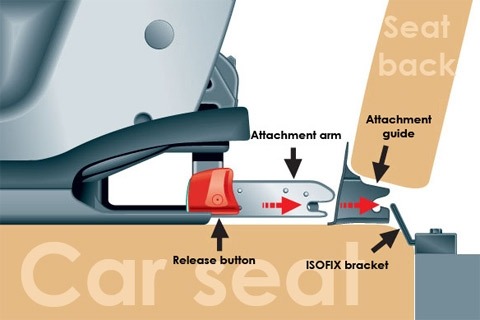

ISOFIX는 차량, 카시트 각각이 적용되어야 설치가 가능하며
카시트의 앵커를 브라켓 에 빌어서 끼우는 구조로
모양은 다르나 차량의 안전벨트와 같은 원리라 생각하면 이해가 쉬울꺼에요
