스포티지 NQ5 F/L 오토스탑 모듈 장착

#스포티지 NQ5 F/L 모델

#오토스탑모듈 장착 포스팅 입니다.

주문전 꼭 차량 등록증

5 형식 및 연식 을 확인해주세요



국내 유일

개조없이 잭바이잭 커넥터 연결방식으로

별도의 개조없이 누구나 간단히 설치 가능합니다.



구조 및 작동원리 또한 차량에 전혀 무리 없는 형태로

탈부착이 간단합니다.

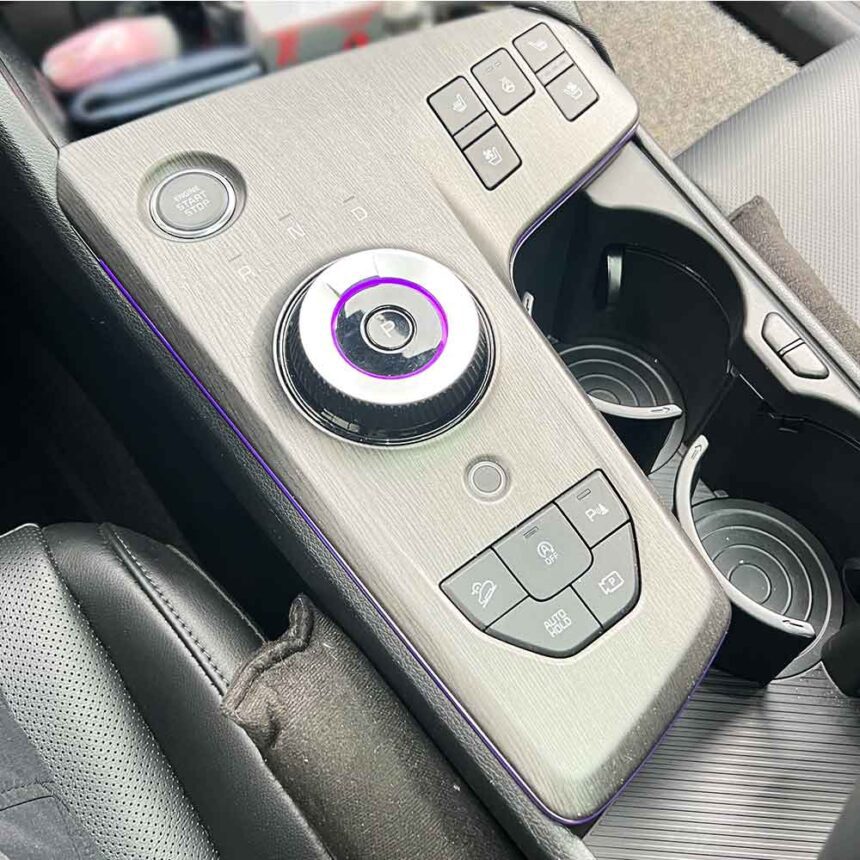

오토스탑 스위치는

어퍼콘솔 하단에 위치 되어 있습니다.

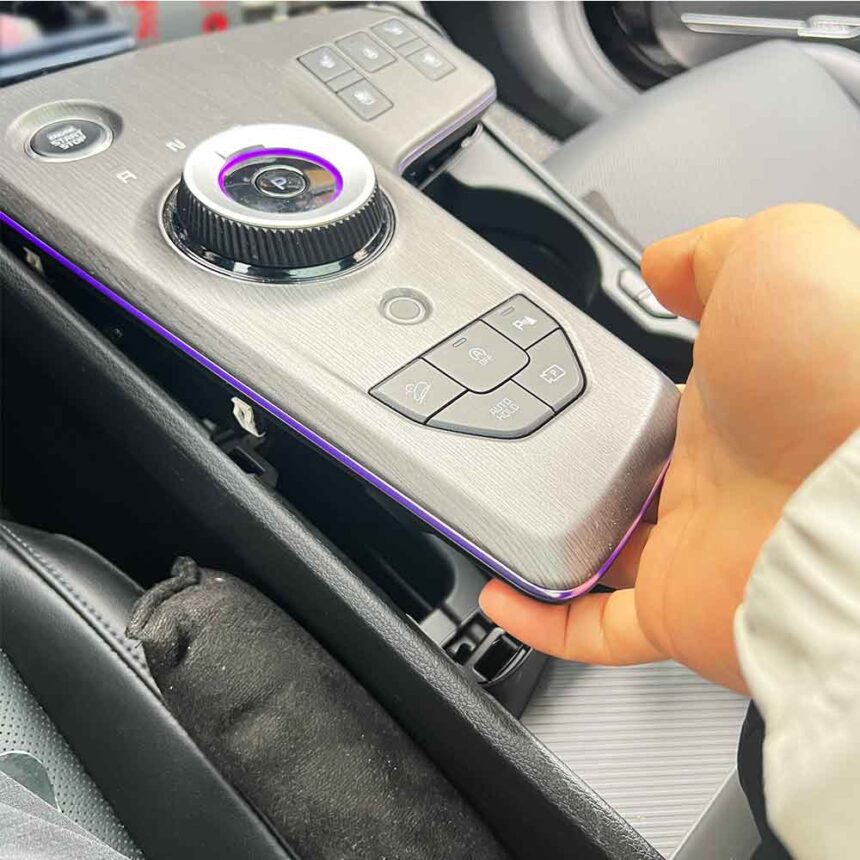

어퍼콘솔 하단에 손가락일 끼우듯 잡고

암레스트에 걸듯 위로 들어올리면 간단히 분리됩니다.

어퍼콘솔은 모두 키고정 형태로

분리는 매우 간단합니다.

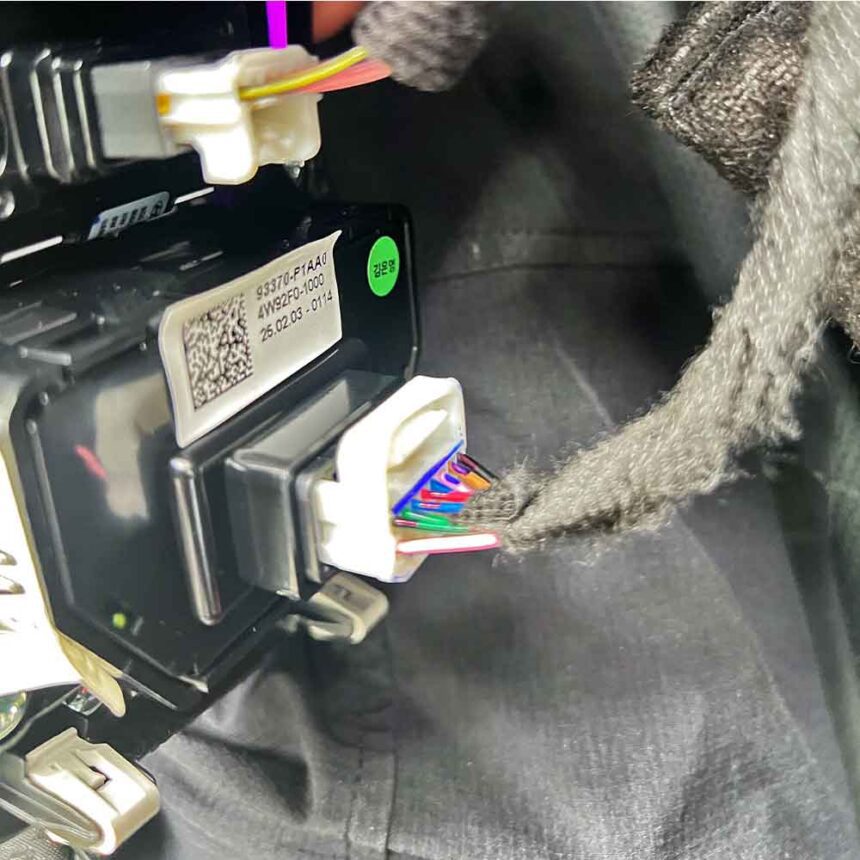

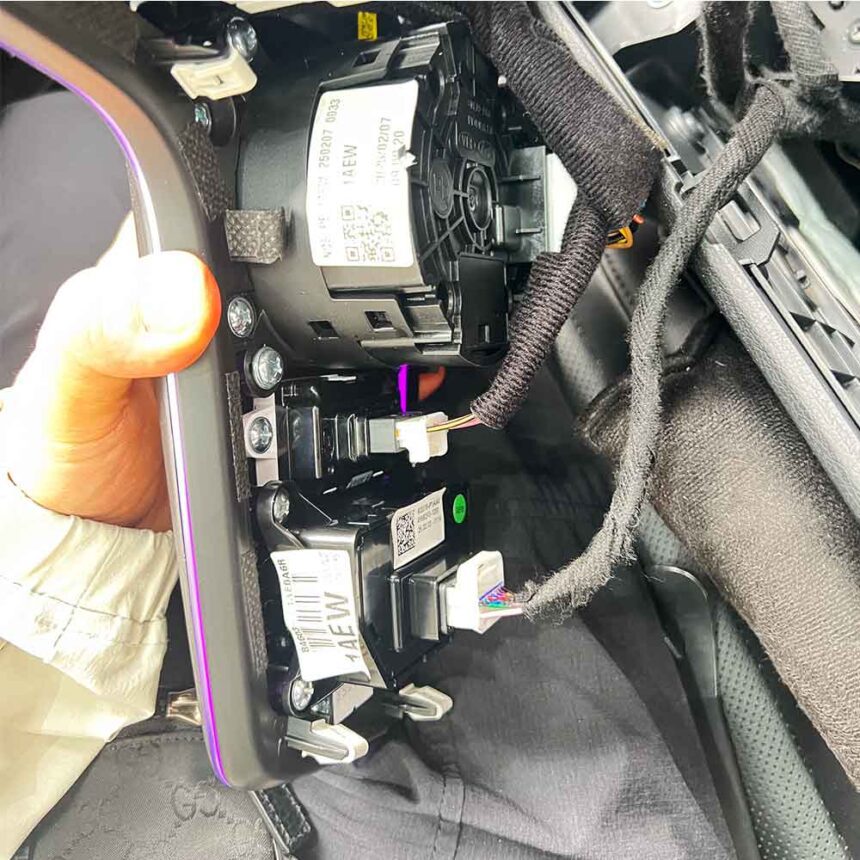

오토스탑(ISG)스위치 에 연결된 커넥터

F09 24-WHT 커넥터 분리

커넥터 고정핀이 2중구조입니다.

안쪽을 누르고 빼면 쉽게 분리됩니다.

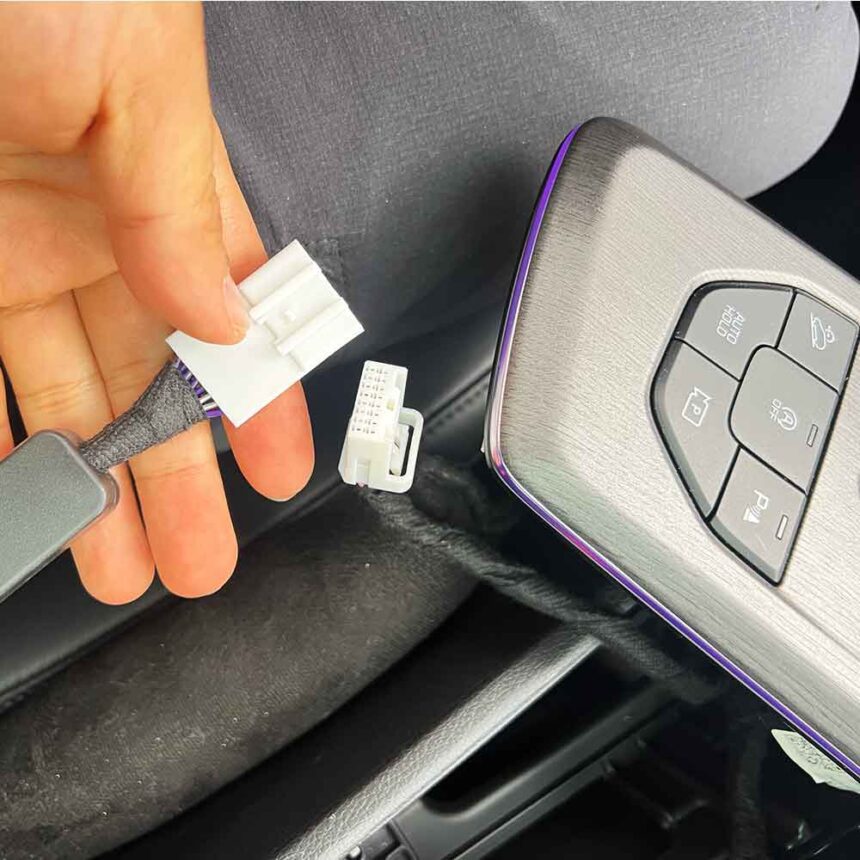

차량의 순정커넥터에

#팜넷 #오토스탑모듈 을

암,수에 맞춰 끝까지 꽉 끼워주면 설치끝

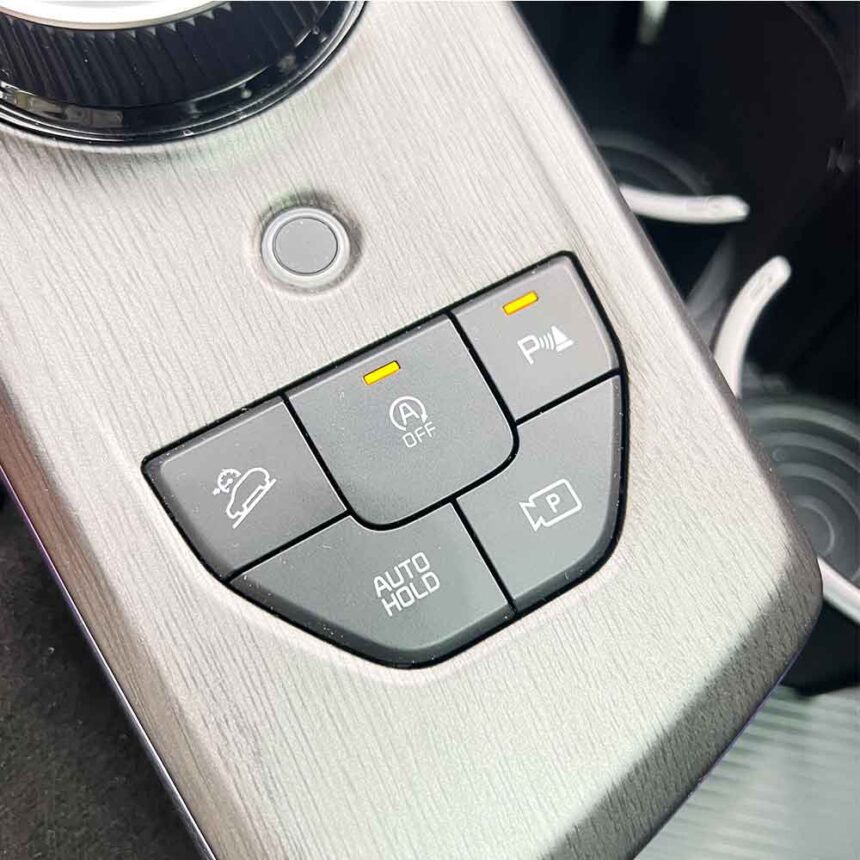

시동후 5초내 자동으로 #오토스탑 비활성화 버튼 점등



*주의*

​

• 배터리 전압이 약할경우 반대로 작동됩니다.

작동원리-전원감지되면 스위치에 신호를 보내줌

배터리 전압이 낮을시 차량에서 오토스탑 비활성화

​

• 커넥터 연결시 180도로 반듯하게 끼워주세요

비스듬히 끼울시 핀이 밀려 접촉불량이 생길수 있습니다)

​

• 연속해서 시동 on/off 시 오작동할수 있습니다.

1분의 시간을 두고 작동하심을 권장합니다.)

​

• 계기판 경고등 점등은 접촉불량입니다.

커넥터를 끝까지 꽉 끼워주거나 핀높이 확인해주세요

차량전원off 상태로 설치해주세요

​
