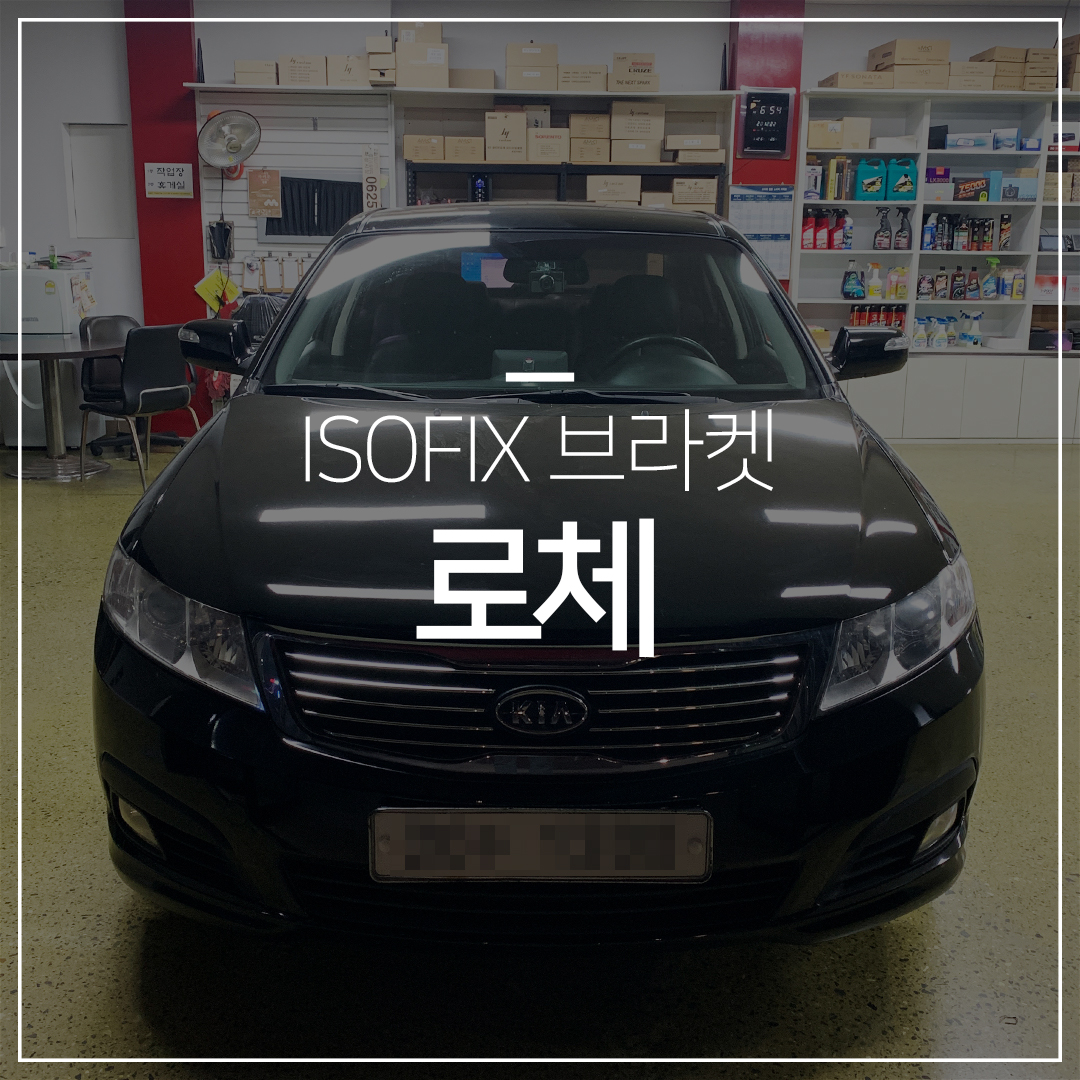

로체 아이소픽스 설치
아이소픽스 미적용 차량에 아이소픽스설치
ISOFIX는 차량과 카시트(유아용시트) 각각 적용되어야 설치가 가능합니다
차량에 ISOFIX미적용시 브라켓, 카시트에 ISOFIX미적용시
래치벨트(하단고정), 테더벨트(상단고정) 를 사용하여 설치가 가능합니다.
팜넷 아이소픽스브라켓 의 설치는 간단합니다.
설치방법만 잘 확인한다면 남녀 누구나 간단히 아이소픽스설치 가능합니다.
어렵지 않아요. 남녀 누구나 간단히 직접 설치 가능합니다.
로체, 로체이노베이션은 동일한 차종입니다.
같은 차체에 내,외관만 살짝 변화를 준 동일한 차체로
설치방법도 동일합니다.
로체 아이소픽스브라켓 으로 아이소픽스설치
차체 구조및 시트의 형상에 따라 브라켓 A,B,C 로 구분됩니다.
로체 의 앞좌석 은 B타입 , 뒷좌석은 A타입으로
간단히 설치 가능합니다.
이번 포스팅은 로체 2열(뒷좌석) 브라켓A타입 설치 방법 입니다.
아이소픽스브라켓 은 2열(뒷좌석) 좌,우 각 1개씩 설치가 가능하며
1개만 설치시 되도록 운전석뒤 2열(뒷좌석) 에 설치하심을 권장합니다.
브라켓의 구성품및 설치위치를 확인해주세요
브라켓의 구성품은
본품(브라켓A타입), ISOFIX가이드,열처리강화롱볼트 로 구성되어 있으며
장착을 위해 12MM 소켓렌치 또는 t렌치 등의 공구가 필요합니다.
브라켓 설치를 위해 우선 엉덩이판을 분리해 줍니다.
엉덩이판 분리를 위해 우선
엉덩이판 후면 고정볼트를 제거해야합니다.
엉덩이판과 등판사이 틈을 벌려보면
좌,우 각 1개씩 총 2개의 볼트가 채결되어 있습니다.
(볼트가 없는 차량도 있습니다.)
엉덩이판 후면 고정볼트를 풀어준 다음
엉덩이판 앞쪽 하단 클립(좌,우, 각 1개)을 누르며
시트를 위로 들어올리면 간단히 분리됩니다.
클립의 구조는 간단하지만
이즈음 출시된 현대,기아자동차의 시트 고정클립의 형태는
거의 동일하며 동일한 불량 현상이 발생되기도 합니다.
클립커버(흰색 플라스틱) 이 차체에 끼어
분리되지 않을시 클립 하단부를 일자드라이버 등의 도구로
밀어넣으며 시트를 위로 들어올리면 됩니다.
엉덩이판을 분리하면 등판시트 하단
등판시트 지지대및 고정볼트가 있습니다.
등판고정지지대및 고정볼트는 총 4개입니다.
그중 좌석 중앙에 위치한 고정볼트 1개를 분리
사진상 보이는 2곳의 구멍중 좌측이 등판지지대및 고정볼트위치
우측은 엉덩이판 후면 고정볼트 위치입니다.
브라켓을 넣게 되면 엉덩이판 후면 고정볼트위치는 가려지며
마지막 엉덩이판 조립시 엉덩이판 후면 고정볼트 채결은 생략합니다.
등판지지볼트를 풀어준후
등판을 앞쪽으로 당겨 차체와 시트사이 틈을 만들어주세요
간혹 시트가 잘 안벌어진다면 시트 끝 쪽에 있는
등판지지볼트를 더 풀어주세요
등판지지볼트는 시트 하단 총 4개입니다.
등판 지지대를 앞쪽으로 당긴후 브라켓을 밀어넣은후
브라켓을 시트의 중앙에 맞춰 위치해줍니다.
시트 봉제선을 참고하면 쉽습니다.
엉덩이판 후면 고정볼트 위치에
열처리 강화롱볼트로 브라켓을 고정해주세요
(공구 사용시 너무 강하게 조이면 차체및 제품에 손상을 줄수 있습니다.)
엉덩이판을 조립후 시트의 엉덩이판과 등판사이틈으로
아이소픽스브라켓의 위치를 확인해주세요
가이드는 밑에서 위로 걸어서 끼우는형태로
로체의 경우 가이드채결이 필수는 아닙니다.
하지만 ISOFIX가이드 채결시
ISOFIX 의 위치를 쉽게 파악할수 있기에
ISOFIX카시트 채결시 도움이 됩니다.
ISO 국제표준화기구에서 정해놓은 FIX(고정) 방식으로
법 개정을 통해 2010년 이후 출시된 모든 자동차에서 2열(뒷좌석) 기본 사양으로 장착이 되어 나오고 있습니다.
카시트를 ISOFIX에 밀착하여 직접 차량에 고정할수 있기 때문에
차량 사고시 2차 충격을 방지하여 보다 안전하게 아이를 보호할수 있습니다.
ISOFIX 는 차량 과 카시트(유아용시트) 각각 적용되어야 설치가 가능하며
차량에 ISOFIX미적용시 브라켓, 카시트에 ISOFIX미적용시 래치벨트,테더벨트 를
사용하여 설치가 가능합니다.
일부 수입차 및 국산차(수출형) 은 2006년 내외로
ISOFIX기본적용되어 있는 모델도 있습니다.
현대,기아자동차 는 국내형 모델기준 대부분 2010년 이후 모델에만
ISOFIX 가 기본적용되어 있습니다.
ISOFIX 에 대해 알아보자
- ISOFIX 의 정의
ISOFIX는 자동차에 이동용 카시트를 안전하게 고정하기 위한 국제 표준입니다. 이 시스템은 아동용 카시트를 자동차의 차체와 직접 연결하므로 카시트의 설치 오류를 최소화하고 충돌시 카시트의 안정성을 높입니다. - ISOFIX 의 개발 역사
1990년대 중반에 독일의 자동차 제조사인 폭스바겐과 스웨덴의 카시트 제조사인 Britex 의 공동개발로 시작되어 아동용 카시트의 안전성을 높이기 위한 다양한 방법을 모색하던중, 자동차의 차체와 직접 연결할수 있는 새로운 시스템을 개발
- 미국 – LATCH(Lower Anchors and Tethers for Children) 의 약자 로 2002년 9월부터 미국의 모든 신차에 의무적용 되었습니다.
- 유럽 – ISOFIX 로 명칭되어 사용되며 유럽자동차 제조업체협회(ACEA) 는 1997년 이 시스템을 표준으로 채택 2006년부터 모든 신차에 ISOFIX적용 의무화
- 아시아 – 일반적으로 ISOFIX라 명칭되어 사용 일본에서는 일부 (Child Fixed with Seatbelt) 라고 부르기도 합니다.
ISOFIX 는 아동용 카시트를 기존 안전벨트로 좌석에 고정하는 방법의 대안으로 아동용 카시트의 상단에 하나의 부착물(탑 테더) 로 고정되고 아동용 카시트의 하단 2개의 부착물로 고정됩니다.
카시트 하단 2개의 앵커 사이 중심 간 거리는 280mm(11인치) 이고 최대 33KG 의 최대결합중량을 확보하도록 설계되었습니다.
ISOFIX 는 국제표준화기구(ISO) 표준 ISO13216 으로 그룹1 어린이용 안전 시트의 고정 시스템으로 지정
자동차에 제조할 표준 부착 지점을 정의하여 규정에 준수하는 어린이용 카시트의 빠르고 안전하게 고정할수 있습니다.
